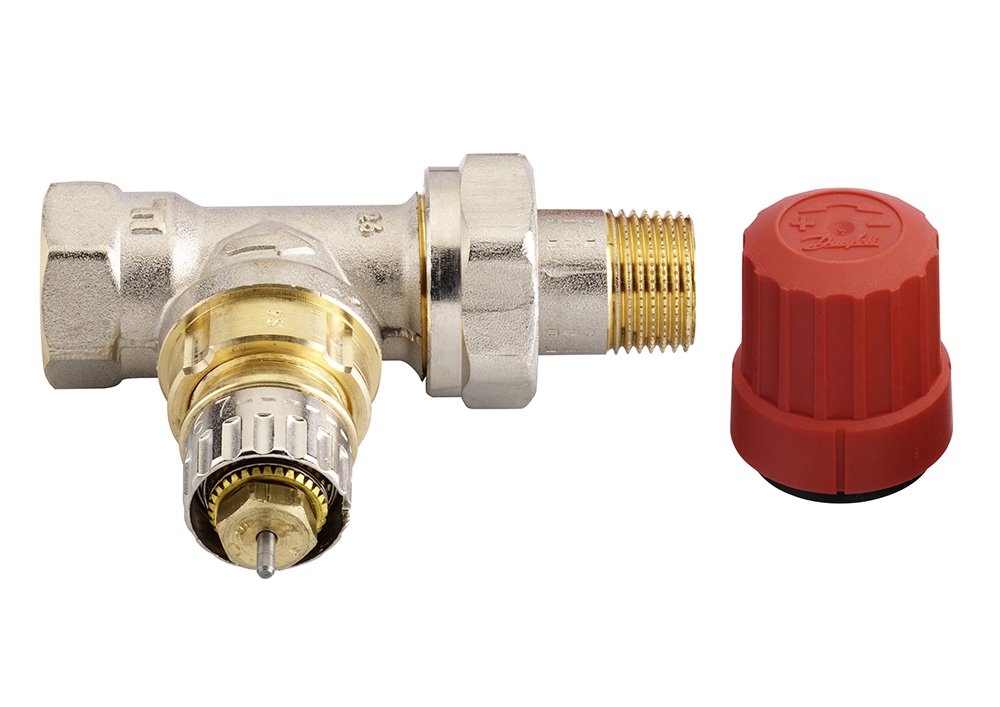

Danfoss 013G0012 Radiátorový ventil, RA-N 10, Normální průtok, DN 10, Přímý, F

Ventilová tělesa RA-N a RA-U se používají se všemi typy termostatických hlavic RA 2000 se západkovým upevněním a s termoelektrickými hlavicemi TWA-A.
Ventilová tělesa typu RA-N a RA-U jsou vhodná pro dvoutrubkové teplovodní otopné soustavy.
Ventily se vyznačují přednastavením maximálního průtoku vody.

Rozsah nastavení je:
RA-N, 013G3301: kv = 0,16 – 1,02 m3/h
RA-U, 013G3302: kv = 0,03 – 0,73 m3/h

Ochranný klobouček ventilu (červený nebo žlutý) je možno použít pro manuální regulaci v průběhu výstavby, dokud nebude nainstalována termostatická hlavice.

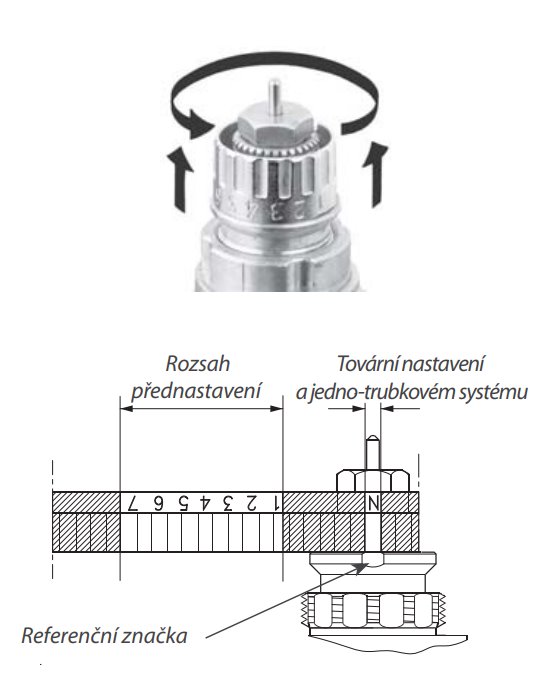

Hodnoty přednastavení ventilů RA-N a RA-U je možno nastavit snadno a přesně bez použití nástrojů (tovární nastavení = N):
• Sundejte ochranný klobouček / termostatickou hlavici
• Najděte referenční značku
• Zvedněte nastavovací kroužek a otáčejte jím, dokud se požadované nastavení nedostane do roviny s referenční značkou.
Přednastavení je možno zvolit v krocích od 1 do 7.
Při nastavení N je ventil plně otevřený. Toto nastavení se používá při proplachování nebo vypouštění systému.
Je třeba se vyvarovat nastavení mimo doporučený rozsah.
Po nainstalování termostatické hlavice se zabrání nepovolané změně základního nastavení.

Parametry:
Přednastavení Ano
REACH Candidate List substances >0.1% Lead
Rozměr vstupního připojení Rp 3/8
Rozměr výstupního připojení R 3/8
Rozsah diferenčního tlaku [bar] [max.] 0.6 bar
Standardní rozměr F
Teplota průtoku [°C] [max.] 120 °C
Typ RA-N
Typ koncovky Standardní
Typ ventilu Normální průtok
Typy připojení Vnitřní závit
Velikost ventilu DN 10
Zkušební tlak [bar] 16 bar
Aplikace Dvoutrubkový systém
Hodnota Kv při nastavení 1 [m3/h] 0.04 m3/h
Hodnota Kv při nastavení 2 [m3/h] 0.08 m3/h
Hodnota Kv při nastavení 3 [m3/h] 0.12 m3/h
Hodnota Kv při nastavení 4 [m3/h] 0.19 m3/h
Hodnota Kv při nastavení 5 [m3/h] 0.25 m3/h
Hodnota Kv při nastavení 6 [m3/h] 0.33 m3/h
Hodnota Kv při nastavení 7 [m3/h] 0.38 m3/h
Hodnota Kv při nastavení N [m3/h] 0.56 m3/h
Hodnoty Kvs [m3/h] 0.65 m3/h
Konstrukce Přímý
Popis Ventily s normálním průtokem s přednastavením
Pracovní tlak [bar] [max.] 10 bar
