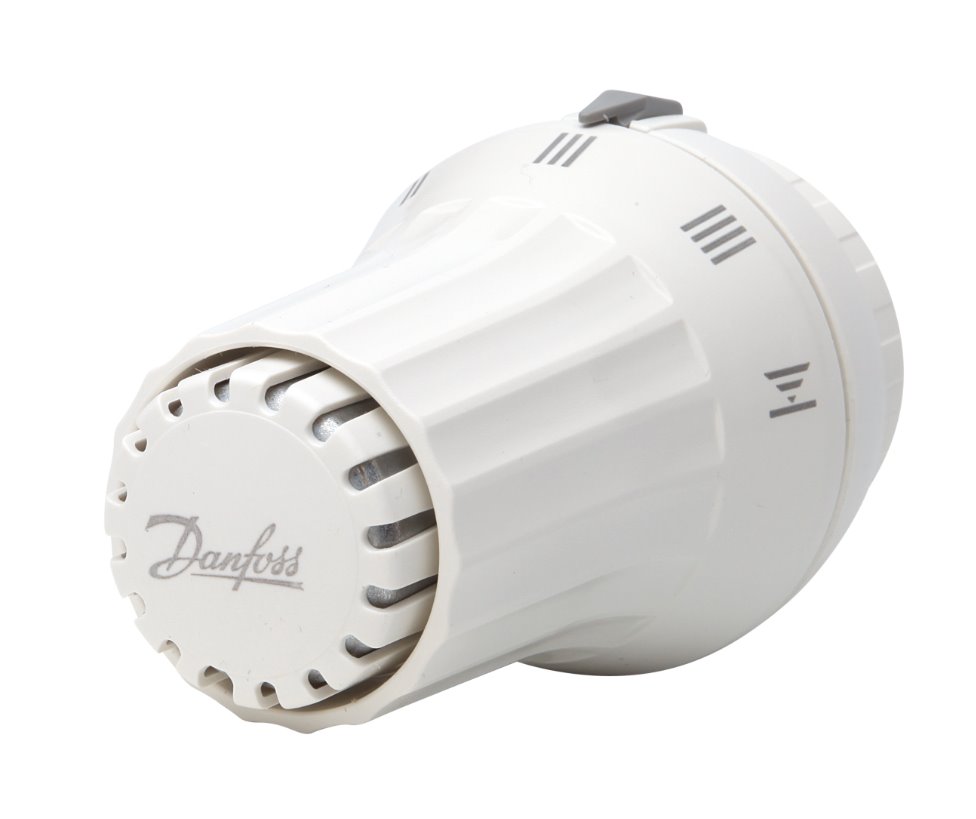

Danfoss Hlavice RAE, RAE 5054, Kapalina, Typ senzoru: Integrovaný snímač, 8 °C - 28 °C, RA

Termostatické hlavice RAE jsou samočinné proporcionální regulátory, které dovolují dimenzování s malým pásmem proporcionality.

Tato řada zahrnuje:
• RAE 5054 s vestavěným teplotním čidlem.
• RAE 5056 s dálkovým čidlem.
• RAE 5154 zabudované čidlo, plné uzavření ventilu.

Všechny termostatické hlavice této řady mají nastavitelnou protimrazovou ochranu, omezení rozsahu nastavení a blokování.
Postup montáže je jednoduchý: díky západkovému mechanizmu stačí hlavici přitlačit na ventilové těleso.
Na dorazu se západkový mechanismus automaticky uvede do činnosti a upevní hlavici.

Termostatickou hlavici je možné zajistit proti nepovolané demontáži pomocí pojistky, která se dodává jako příslušenství. Tato pojistka se nasadí do připraveného vybrání v hlavě a aktivuje se.
Krabice čidla u hlavice s dálkovým čidlem obsahuje 2 m kapiláry. Po upevnění zůstává nevyužitá délka kapiláry stočená v krabici a tudíž skrytá.
Termostatické hlavice jsou vhodné pro všechna ventilová tělesa řady RA a pro ventilové vložky Danfoss s vnějším nastavením na kompaktní a prefabrikovaná topná tělesa.
Barva RAL 9016.
Technické údaje pro kombinace s ventilovými tělesy řady RA odpovídají podmínkám euronormy EN 215-1.

Všechny termostatické hlavice Danfoss jsou vyráběny v továrnách a hodnoceny a certifikovány BSI (British Standards Institution) na základě norem ISO 9000 a ISO14001.

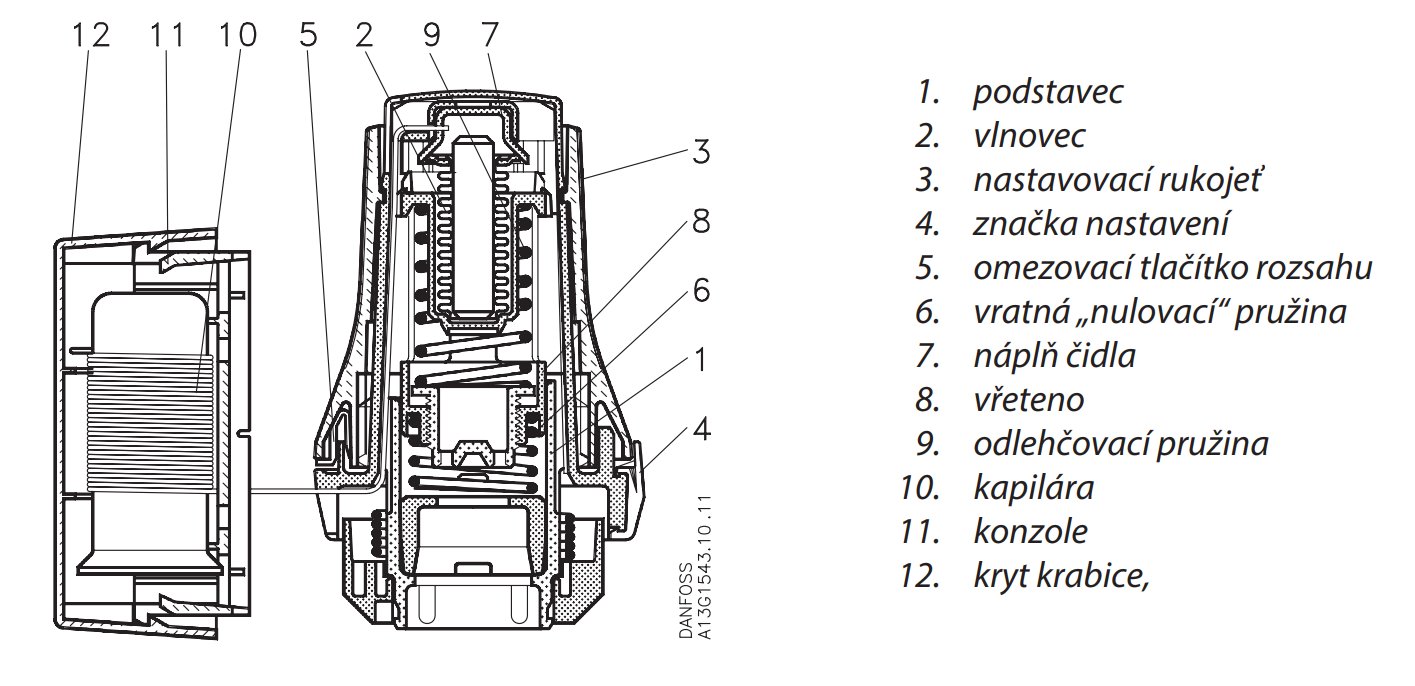

Hlavice pracují s vlnovcem s kapalnou náplní, který je řízen přímo od teploty místnosti.
Když teplota místnosti klesá, vlnovec v termostatické hlavici se stahuje a otevírá ventil: tím se zvyšuje přívod tepla do topného tělesa právě o množství, které je nutné k dosažení nastavené teploty místnosti.
Když tato teplota stoupá, vlnovec se roztahuje a uzavírá ventil, který škrtí přívod teplé vody do topného tělesa.

Parametry:
Barva Bílá RAL 9016
Funkce uzavření Ne
Konstrukce snímače RAE
Médium snímače Kapalina
Nastavená teplota snímače [°C] [max.] 28 °C
Nastavená teplota snímače [°C] [min.] 8 °C
Ochrana proti mrazu Ano
Omezení teploty Ano
Popis Ochrana proti mrazu, s nastavitelným teplotním omezením a možností zaaretování, bílá zásuvka
Produktová skupina Radiátorové hlavice
Typ Hlavice RAE
Typ připojení k ventilu RA
Typ připojení ke snímači Nacvakávací
Typ senzoru Integrovaný snímač
Verze čidla RAE 5054
