Danfoss Radiátorový ventil, RA-N 15, Normální průtok, DN 15, Přímý, F

Všechna ventilová tělesa RA-N lze použít společně se všemi typy termostatických hlavic řady RA 2000 a s termoelektrickými pohony TWA-A.
Ventilová tělesa RA-N se používají v dvoutrubkových topných systémech a vyrábějí se jako řady D, F a S, aby vyhovovala místním normám.
Ventilová tělesa RA-N jsou vybavena omezovačem kv pro přednastavení max. průtoku vody a jsou k dispozici s následujícími rozsahy nastavení:
RA-N 10: kv = 0,04 - 0,56 m3/h
RA-N 15: kv = 0,04 - 0,73 m3/h
RA-N 20/25: kv = 0,10 - 1,04 m3/h

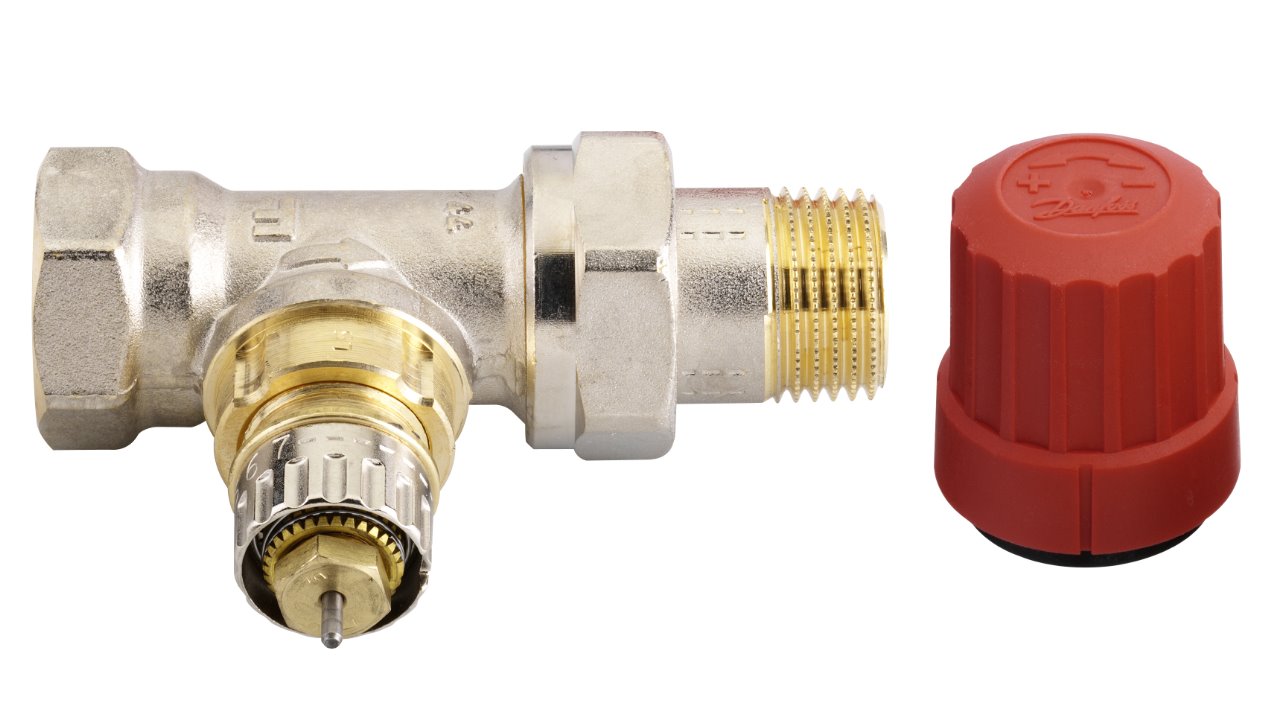

Každé ventilové těleso je dodáváno s červeným ochranným krytem, který je možné použít pro ruční regulaci během fáze výstavby.

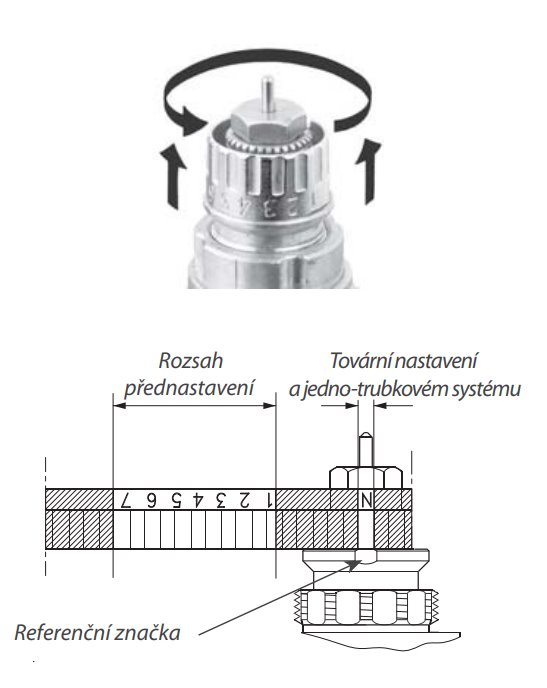

Hodnoty přednastavení ventilů RA-N je možné nastavit snadno a přesně bez použití nástrojů (tovární nastavení = N). Přednastavení je možné zvolit v krocích 1 až 7:
• Sundejte ochranný kryt nebo termostatickou hlavici.
• Najděte referenční značku.
• Zatáhněte za nastavovací kroužek a otáčejte jím, až se požadované přednastavení objeví proti referenční značce.
Při nastavení na hodnotu N je ventil úplně otevřený. Toto nastavení lze použít při proplachování systému a ventilu.
V jednotrubkových instalacích musí být použito nastavení N. Vyvarujte se nastavení mimo oblast 1 až 7 a N.
Po nainstalování termostatické hlavice je přednastavení chráněno proti neúmyslné změně.

Parametry:
Přednastavení Ano
REACH Candidate List substances >0.1% Lead
Rozměr vstupního připojení Rp 1/2
Rozměr výstupního připojení R 1/2
Rozsah diferenčního tlaku [bar] [max.] 0.6 bar
Standardní rozměr F
Teplota průtoku [°C] [max.] 120 °C
Typ RA-N
Typ koncovky Standardní
Typ ventilu Normální průtok
Typy připojení Vnitřní závit
UNSPSC CODE 40101801
Velikost ventilu DN 15
Zkušební tlak [bar] 16 bar
Aplikace Dvoutrubkový systém
Hodnota Kv při nastavení 1 [m3/h] 0.04 m3/h
Hodnota Kv při nastavení 2 [m3/h] 0.08 m3/h
Hodnota Kv při nastavení 3 [m3/h] 0.12 m3/h
Hodnota Kv při nastavení 4 [m3/h] 0.2 m3/h
Hodnota Kv při nastavení 5 [m3/h] 0.3 m3/h
Hodnota Kv při nastavení 6 [m3/h] 0.4 m3/h
Hodnota Kv při nastavení 7 [m3/h] 0.51 m3/h
Hodnota Kv při nastavení N [m3/h] 0.73 m3/h
Hodnoty Kvs [m3/h] 0.9 m3/h
Konstrukce Přímý
Popis Ventily s normálním průtokem s přednastavením
Pracovní tlak [bar] [max.] 10 bar
Produktová skupina Radiátorové ventily
