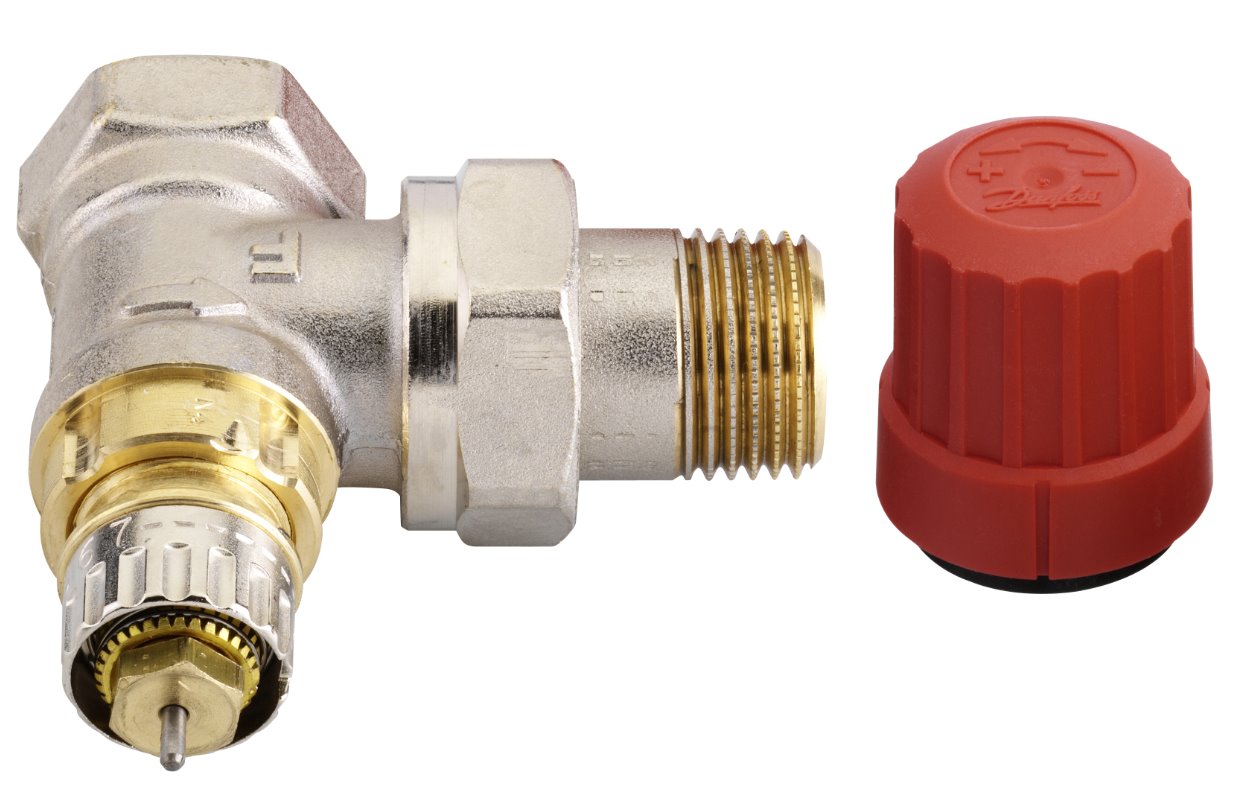

Danfoss Radiátorový ventil, RA-N 15, Normální průtok, DN 15, Rohový, F

Tato ventilová tělesa jsou vhodná pro termostatické hlavice Danfoss RA 2000 a RAE, a pro termoregulační pohony typu TWA.
Nastavitelná ventilová tělesa typu RA-N jsou vhodná pro dvoutrubkové teplovodní otopné soustavy s oběhovým čerpadlem. Rozsahy nastavení:
RA-N DN 10 kv = 0,04 - 0,56 m3/h
RA-N DN 15 kv = 0,04 - 0,73 m3/h
RA-N DN 20/25 kv = 0,10 - 1,04 m3/h

Kodlišení od jiných ventilových těles Danfoss jsou ochranné krytky opatřeny červenými regulačními šrouby.

Technické údaje pro všechna ventilová tělesa v kombinaci s termostatovými hlavicemi Danfoss RA 2000 a RAE odpovídají podmínkám euronormy EN 215-1 (DIN).
Rozměry ventilových těles RA-N odpovídají euronormě HD 1215-2.
Ventilová tělesa RA-N se dodávají poniklovaná.
Ucpávka ventilu s O-kroužkem se může vyměnit pod tlakem soustavy.
K zamezení vzniku vápenatých usazenin a koroze musí složení topné vody odpovídat směrnici VDI 2035.

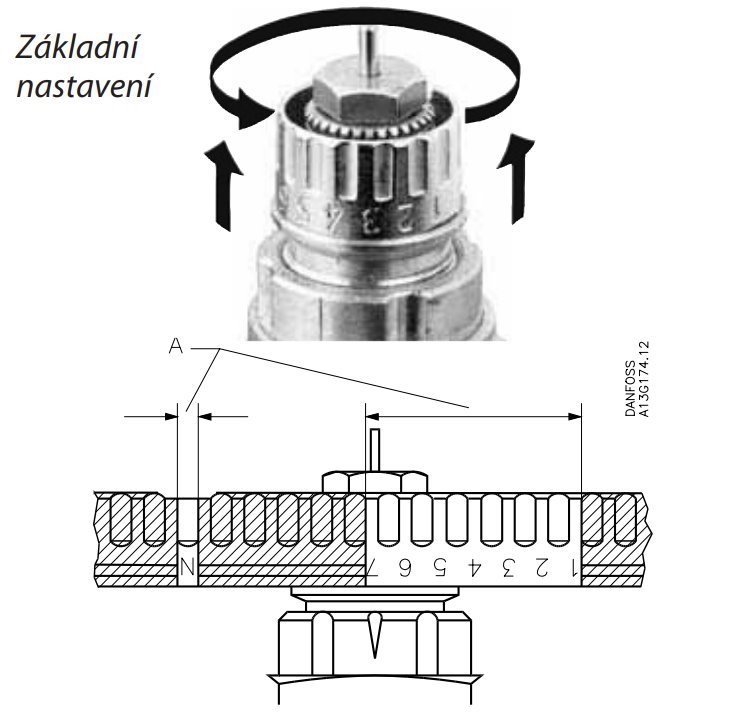

U ventilových těles Danfoss, která mají možnost základního nastavení, lze dimenzované hodnoty nastavení nastavit jednoduše a bez pomoci nástrojů:
• Krytka resp. termostatická hlavice se demontují.
• Seřizovací kroužek se nadzdvihne.
• Podle stupnice na seřizovacím kroužku se kroužek natočí proti směru hodinových ručiček na požadovanou hodnotu.
• Značka ukazuje stále přesně ve směru připojení topného tělesa.
• Seřizovací kroužek se nechá zapadnout.

Základní nastavení lze volit ve stupních po 0,5 mezi hodnotami 1 a 7. V poloze N je základní nastavení zrušeno (možnost proplachu).
Polohy nastavení ve vyšrafované oblasti nejsou povolené.
Pojistkou proti odcizení termostatické hlavice se zabrání nepovolané změně základního nastavení.

Parametry:
Přednastavení Ano
REACH Candidate List substances >0.1% Lead
Rozměr vstupního připojení Rp 1/2
Rozměr výstupního připojení R 1/2
Rozsah diferenčního tlaku [bar] [max.] 0.6 bar
Standardní rozměr F
Teplota průtoku [°C] [max.] 120 °C
Typ RA-N
Typ koncovky Standardní
Typ ventilu Normální průtok
Typy připojení Vnitřní závit
UNSPSC CODE 40101801
Velikost ventilu DN 15
Zkušební tlak [bar] 16 bar
Aplikace Dvoutrubkový systém
Hodnota Kv při nastavení 1 [m3/h] 0.04 m3/h
Hodnota Kv při nastavení 2 [m3/h] 0.08 m3/h
Hodnota Kv při nastavení 3 [m3/h] 0.12 m3/h
Hodnota Kv při nastavení 4 [m3/h] 0.2 m3/h
Hodnota Kv při nastavení 5 [m3/h] 0.3 m3/h
Hodnota Kv při nastavení 6 [m3/h] 0.4 m3/h
Hodnota Kv při nastavení 7 [m3/h] 0.51 m3/h
Hodnota Kv při nastavení N [m3/h] 0.73 m3/h
Hodnoty Kvs [m3/h] 0.9 m3/h
Konstrukce Rohový
Popis Ventily s normálním průtokem s přednastavením
Pracovní tlak [bar] [max.] 10 bar
Produktová skupina Radiátorové ventily
