Shelly 1L - spínací modul bez nutnosti neutrálního vodiče 1x 4A (WiFi)

Spínací Modul Shelly 1L WiFi relé, je určen pro instalaci pod vypínač nebo kryt zásuvky do standardní instalační krabice O68mm a umožňuje pohodlné a jednoduché ovládání světel, nebo jiných typů zátěže do 4.1A. Modul je možno ovládat aplikací z telefonu/tabletu s OS iOS nebo Android, nebo jako příslušenství (I/O prvek) pro širokou škálu různých řídicích systémů a jednotek. Modul lze v základním režimu ovládat tlačítky ihned po instalaci, bez potřeby jakéhokoliv nastavování.

Moduly Shelly tvoří řadu inovativních produktů umožňujících dálkové ovládání elektrických zařízení z mobilních zařízení, PC, nebo systémů domácí automatizace. Moduly Shelly používají pro připojení technologii standardní WiFi sítě. Lze je ovládat jak z domácí WiFi sítě, tak i na dálku z internetu pomocí bezplatné služby Shelly Cloud. Moduly Shelly mohou pracovat zcela autonomně ovládány pouze tlačítky, bez připojení k řídicí aplikaci či systému.

Moduly Shelly mají vestavěný WWW server, pomocí kterého může uživatel nastavovat, ovládat a dohlížet na zařízení. Moduly Shelly mají dva WiFi režimy – režim „Access Point“ (AP) kdy WiFi síť vytváří modul a „Client“ (CM) pro připojení do externí Wifi sítě. Pro použití v režimu Client musí být moduly v dosahu místní WiFi sítě. Moduly Shelly mohou komunikovat s ostatními WIFI zařízeními přímo pomocí HTTP protokolu.

K Shelly modulům je k dispozici API pro snadné připojení k nadřízeným řídicím systémům a jednotkám automatizace budov. Moduly Shelly je možno ovládat a dohlížet na dálku z internetu pomocí bezplatné služby Shelly Cloud, pokud je místní síť připojena k internetu. Funkce cloudu je možno použít, jsou-li aktivovány z WWW rozhraní nebo nastavovací aplikace na mobilním zařízení.

Uživatelé mohou zaregistrovat přístup k svým zařízením z Shelly Cloudu jak z aplikace na zařízení s OS Android a iOS, tak z www prohlížeče na adrese: https://my.Shelly.cloud/.

Shelly 1L sa hodí každému
Využijte sílu Mongoose OS na vytvoření vlastní aplikace.
Udělejte z vašeho projektu Arduino živý a použitelný ve vašem projektu automatizace.
Podělte se o své zkušenosti s vývojáři z celého světa.
Použijte REST API pro připojení Shelly 1L k vašemu stávajícímu systému domácí automatizace.
Shelly 1L podporuje ACnapájení: 110-265V, 50 / 60Hz AC
Ovládání přes Mobilní Aplikacii - Zapínání a vypínání zařízení přímo ze smartphonu nebo tabletu.

Wi-Fi připojení - Stačí připojit Shelly k síti Wi-Fi a začít s telefonem dokonalý zážitek z ovládání domácnosti.
Home Assistant kompatibilní - Ovládejte svůj přístroj hlasem. Operační systémy Shelly 1L jsou kompatibilní s domovem Google a Amazon Echo.
Týdenní rozvrhy - Vytvořte vlastní denní plány pro svá zařízení.
Sleduje Slunce - Shelly se může automaticky zapnout / vypnout na základě východu a západu slunce.

Shelly 1L

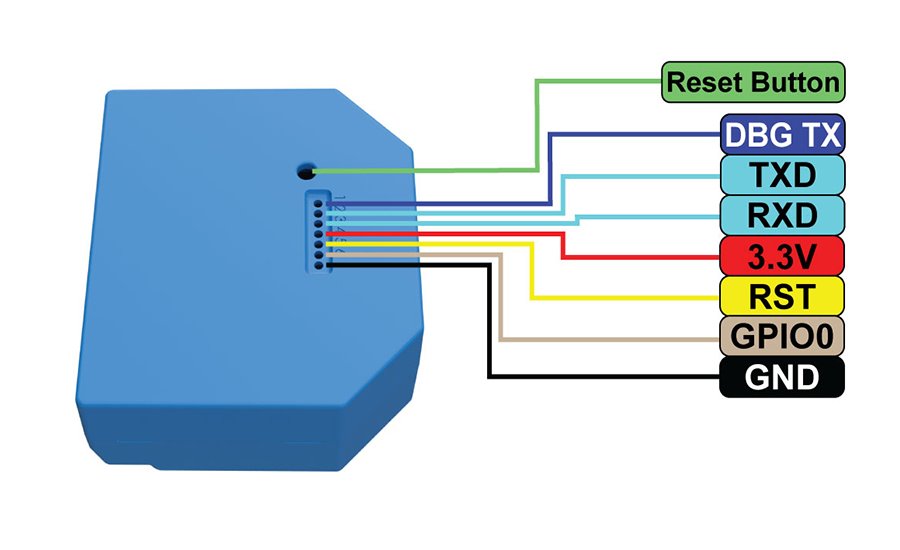

Shelly 1L přichází s programovacím / debugovací rozhraním, které je možné použít na flash alternativního firmwaru zařízení. Uvnitř je ESP8266, s flash čipem 2 MB. Potřebný je adaptér USB na UART, jakož i spolehlivý zdroj napětí 3,3 V s minimálním proudovým výstupem 350 mA. Následující schéma zobrazuje jak použít jumper (propojku) na výběr operačního napájení.

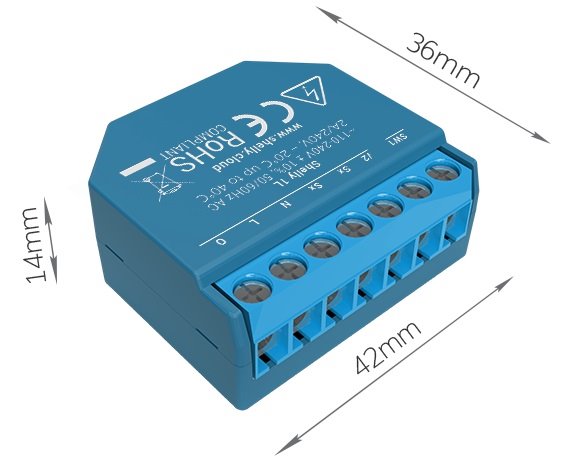

Rozměry - Shelly 1L rozměry jsou 42 x 36 x 14 mm. Můžete nainstalovat Shelly 1L do elektroinstalační krabice pod zásuvkou nebo standardním vypínačem světla.

Praktičnost - Shelly 1L může být nainstalován na DIN lištu do vaší elektrické skříňky, hned vedle jističů.

Nejinteligentnější zařízení, jaké můžete mít
Shelly 1L má integrované WEB rozhraní s jednoduchým ovládáním On / Off, správou zařízení a bezpečnou aktualizací OTA.
Můžete nastavit týdenní rozvrhy pro zapnutí / vypnutí bez jakéhokoliv dalšího zařízení.
Shelly 1L zná vaši polohu a umožňuje kontrolu nad vašimi světly na základě východu a západu slunce po celý rok.
Shelly 1L vám poskytuje vysokou bezpečnost a poskytuje řízení přístupu k zařízením.

Parametry:
Napájení AC: 110-230V ± 10%, 50 / 60Hz
Napájení DC: Ne
Ochrana teploty zařízení: Ano
Ochrana proti přetížení: Ne
Měření výkonu: Ne
Stmívání: Ne
Fungování bez neutrálního vodiče: Ano
Kanály: 1 kanál
Maximální zatížení: 4,1 A (5 A pro krátkou provoz)
Minimální zatížení - není připojen žádný neutrál, s bypass-om: Žádné
Minimální zatížení - není připojen žádný neutrál, bez bypass-u: odporová zátěž 20 W.
Minimální zatížení - s připojeným neutrálem: Žádné
Provozní teplota: 0 až + 40°C
Spotřeba energie zařízení: <1 W.
Inteligentní zapnutí / vypnutí: Ano
Lokální a dálkové ovládání: Ano
Východ slunce / západ slunce: Ano
Týdenní rozvrh: Ano
UL certifikace: Ne
Podporované kapacitní zatížení: startovací kondenzátory motoru, generátory, synchronní motory
Podporované indukční zatížení: LED světla, transformátory, ventilátory, motory
Podporované odporové zatížení: světla, elektrické ohřívače
Podporovaná stmívatelná LED: Ano
Podporované zářivky: Ano
Podporované zářivky: Ano
Podporované halogenové žárovky: Ano
Podporované žárovky: Ano
Podporované neonové žárovky: Ano
Podporovaná nestmievateľná LED: Ano
Bezdrátový / WiFi protokol: 802.11 b/g/n
Radiofrekvence: 2400 - 2484 MHz
Výkon rádiového signálu: 1 mW
Dosah: až 50 m venku a až 30 m v interiérech (v závislosti na stavebních materiálů)

Upozornění:
Modul Shelly 1L nemá funkci měření spotřeby energie.

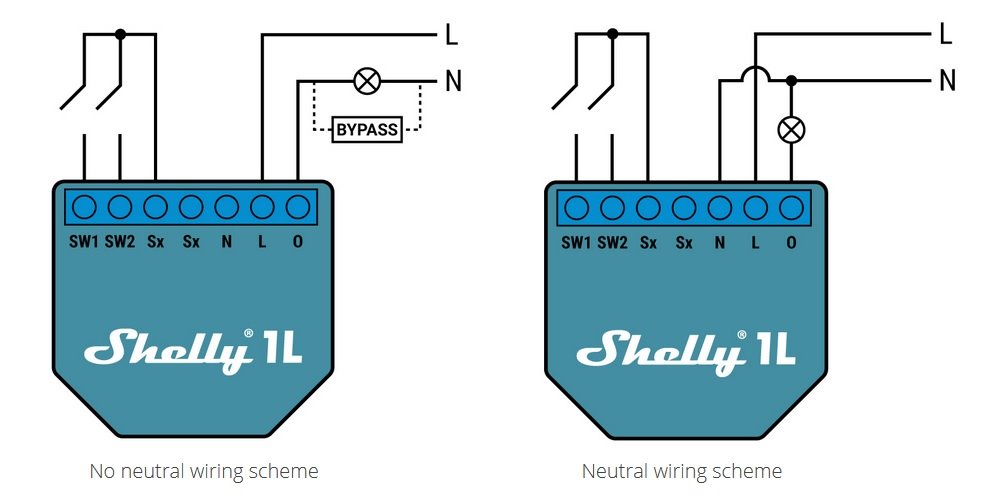

Modul Shelly 1L funguje také s připojením neutrálním vodičem (nulák) i bez připojeného neutrálního vodiče. Pro odporové zátěže pod 20W bez neutrálního vodiče je potřebný Bypass.
Modul Shelly 1L nemá bezpotenciálové / beznapěťové / suché kontakty.
Zařízení pracuje pouze na 2.4 GHz WiFi b/g/n.
Zařízení nepracuje pouze na 5 GHz WiFi ac.
Zařízení podporuje REST API ovládání a MQTT protokol.
